盲孔法測量殘余應力的原理

1、前言：
    通常講，一個物體，在沒有外力和外力矩作用、溫度達到平衡、相變已經終止的條件下，其內部仍然存在并自身保持平衡的應力叫做內應力。
    按照德國學者馬赫勞赫提出的分類方法，內應力分為三類：
     *Ⅰ類內應力是存在于材料的較大區域（很多晶粒）內，并在整個物體各個截面保持平衡的內應力。當一個物體的*Ⅰ類內應力平衡和內力矩平衡被破壞時，物體會產生宏觀的尺寸變化。
     *Ⅱ類內應力是存在于較小范圍（一個晶?；蚓Я?nèi)部的區域）的內應力。
     *Ⅲ類內應力是存在于*小范圍（幾個原子間距）的內應力。
     在工程上通常所說的殘余應力就是*Ⅰ類內應力。到目前為止，*Ⅰ類內應力的測量技術*為完善，它們對材料性能和構件質量的影響也研究得*為透徹。
     除了這樣的分類方法以外，工程界也習慣于按產生殘余應力的工藝過程來歸類和命名，例如鑄造應力、焊接應力、熱處理應力、磨削應力、噴丸應力等等，而且一般指的都是*Ⅰ類內應力。
2、鉆盲孔法測量殘余應力的原理
      目前在焊接件和鑄件上應用的較多的殘余應力測量方法是盲孔法，盲孔法就是在工件上鉆一小通孔或不通孔，使被測點的應力得到釋放，并由事先貼在孔周位的應變計測得釋放的應變量，再根據彈性力學原理計算出殘余應力來。鉆孔的直徑和深度都不大，是一種微創檢測方法，不會影響被測構件的正常使用。并且這種方法具有較高的精度，因此它已成為應用比較廣泛的方法。
     當殘余應力沿厚度方向的分布比較均勻時，可采用一次鉆孔法測量殘余應力的量值。
在有殘余應力的焊接鋼板上鉆一小孔，因小孔附近的殘余應力被釋放，孔區附近的殘余應力場發生變化。只要測出該局部區域的應變變化量，即可計算出板上鉆孔處釋放前的殘余應力值σ1 、σ2：

TJ120-1.5-φ1.5應變花在普通鋼材上的釋放系數，為：

A=-0.0725±10%（2 倍標準差）

B=-0.15140±6%（2 倍標準差）

     需要說明的是，釋放系數A、B與應變花的幾何尺寸、孔徑、孔深及材料的彈性模量E及泊松比μ有關，應用時須對每種被測材料進行標定，A、B系數不能通用
     被測點鉆一小孔只能使殘余應力局部釋放，因此應變計所測出的釋放應變值很小，須采用高精度的應變計。為了不斷提高測量精度，還須十分注意產生誤差的各種因素，其中*主要的是鉆孔設備的精度和鉆孔技術，還有應變測試誤差。一般來說鉆孔深度 h≥2a 即可。
3、殘余應力檢測儀器
       殘余應力檢測儀器的實質是電阻應變儀。殘余應力檢測儀是利用應變片直接測量殘余應力的專用儀器，在科研和工業生產中常常需要研究機械設備構件或組件應力的狀況，測量構件形變時應變力，如高壓容器（高壓氣瓶、高壓鍋爐），生產過程中須采用應變測量方法檢測耐壓和變形時壓力；火炮生產需了解火炮發射時炮管形變，飛機導彈研制時要在特殊的“風洞”實驗場中模擬高空狀態下飛行時機身、機翼等各部件的形變情況；汽車制造需測試汽車底盤承壓時的形變。

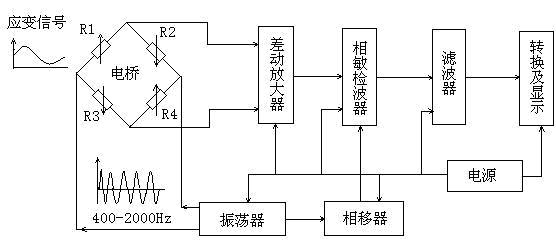

應變儀原理框圖

        殘余應力檢測儀是三路應變測量電橋組成的，內置高速CPU,對測量結果進行實時計算，能根據不同材料輸入不同常數，直接計算和顯示殘余應力大小和角度。測量的準確性和穩定性取決于檢測儀的電橋的精度，放大器的溫飄，濾波器的精度。
4、應變片溫度誤差及補償

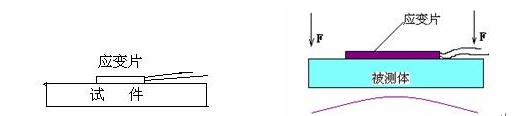

      應變片安裝在自由膨脹的試件上，如果環境溫度變化，應變片的電阻也會變化，這種變化疊加在測量結果中稱應變片溫度誤差。

       應變片溫度誤差來源有兩個：應變片本身電阻溫度系數αt影響和試件材料的線膨脹系數βg影響。溫度補償方法:電橋線路補償、自補償、輔助測量補償、熱敏電阻補償、計算機補償。通常采用線路補償:在被測上安裝一個應變片，在另一個與被測試件上安裝一個補償片，并完全處于相同的溫度場，測量時位于相鄰的電橋臂上，溫度變化時ΔR1與ΔRB相等變化，使電橋輸出U0與溫度無關。
5、鉆孔設備及鉆孔要求

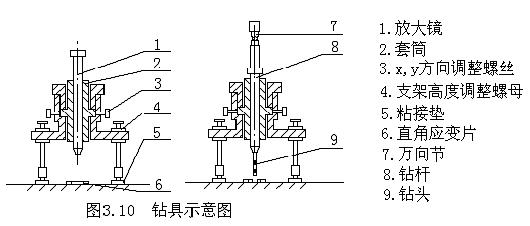

    （1）.鉆孔設備的結構應該簡單，便于攜帶，易于固定在構件上，同時要求對中方便，鉆孔深度易于控制，并能適應在各種曲面上工作。圖3.10為小孔鉆的結構圖，這種鉆具能較好地實現上述要求，借助4個可調節X、Y方向的位置和上、下位置，以保持鉆孔垂直于工件表面，用萬向節與可調速手電鉆連接施行鉆孔。

    （2）.鉆孔的技術要求：
       ①被測表面的處理要符合應變測量的技術要求，直角應變片應用502膠水準確地粘貼在測點位置上，并用膠帶覆蓋好絲柵，防止鐵屑破壞絲柵。
      ②鉆孔時要確定鉆桿與測量表面垂直，鉆孔*心偏差應控制在±0.025 mm以內。
      ③鉆孔時要穩，機座不能抖動。鉆孔速度要低，鉆孔速度快易導致應變片的溫度漂移，孔周切削應變*大使測量不穩定。為消除切削應變的影響，可先采用小鉆頭鉆孔然后再用銑刀洗孔。

如果無法使用小孔鉆，可以使用噴沙打孔法打一盲孔，噴沙打孔的方法就是利用壓縮空氣帶動Al2O3或SiO2粉末，通過回轉的噴嘴對準應變花*心打孔標志，噴吹表面而得一盲孔。這種方法實際上是一種磨削過程，其產生的熱量由氣流冷卻，加之切削量很小，因此打孔時引起的附加應力較小，噴沙打孔法的測量精度較高。
