盲孔法殘余應力檢測儀相關介紹

我們經常會聽到客戶在問“利用鉆孔法測量殘余應力的儀器是什么？它的原理是什么？它有哪些優點？”今天南京聚航就為大家答疑解惑。

利用鉆孔法測量殘余應力的儀器是什么？

這種設備是殘余應力檢測儀，是采用盲孔法測量殘余應力的專用儀器，也就是客戶所說的鉆孔法測量殘余應力。使用機械法測量殘余應力會對工件產生創傷，例如切割法和環芯法，而盲孔法對工件的破壞較小，因而盲孔法測殘余應力又被稱為半無損法。是目前測量殘余應力運用*多的方法。

我們公司的JH-30殘余應力檢測儀就是采用盲孔法測量殘余應力的專用儀器，適用于對各種材料和結構的殘余應力的分析和研究，還可作為在靜力強度研究中測量結構及材料任意點變形的應變分析儀器。

盲孔法測殘余應力的原理是什么？

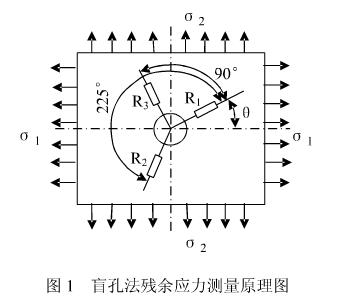

盲孔法測量殘余應力的原理如圖1所示，假設一個各向同性材料上某一區域內存在一般狀態的殘余應力場，其*大、*小主應力分別為σ1和σ2，在該區域表面上粘貼一專用應變花，在應變花*心打一小孔，引起孔邊應力釋放，從而在應變花絲刪區域內產生釋放應變，根據應變花測量的釋放應變就可以計算出殘余應力：

式（1）中： ε1、ε2、ε3 — 三個方向釋放應變；

σ1、σ2 — *大、*小主應力；

θ— σ1與的夾角； E — 材料彈性模量；

B —釋放系數。

其中A、B系數與鉆孔的孔徑、應變花尺寸、孔深有關。

殘余應力檢測儀有哪些優點？

由于其打孔直徑小，對材料破壞性較小，可以測量范圍較小的應力，可以廣泛地應用于各種*部件和構件的實際測量中。適用于測量梯度變化比較大的殘余應力場。

JH-30殘余應力檢測儀體積小，重量輕，攜帶方便，操作簡單，廣泛應用于工礦企業、大專院校、科研院所。它是以單片機為中*微處理機，采用高精度測量放大器、高速數據采集和處理器，測量中無需調*，殘余應力測量簡單快捷。配有數字顯示和微型打印機，在測量應變值的同時能直接計算、打印出殘余應力值，實現了殘余應力測量的自動化。

以上就是殘余應力檢測儀的相關介紹，如果你對JH-30殘余應力檢測儀還有其他疑問，可隨時拔打南京聚航的熱線，我們歡迎您的選購！
