磁應變法測量原理

分類:殘余應力檢測    關鍵詞:磁應變法測量

1、前言:
殘余應力的檢測隨現代工業的發展應運而生,人們更關注其中不損害被檢產品的無損方法。在一系列用于鋼鐵材料的無損檢測方法中,新近開發的磁測殘余應力法具有很大的優良性。因為總的說來,磁性能的變化易于測量,而且與超聲法、X射線法、中子衍射法相比,磁測裝置的低成本更能為人接受。磁測法是通過測定鐵磁材料在內應力的作用下磁導率發生的變化來確定殘余應力的大小和方向的。世界各國都非常注意研究此類方法。眾所周知,鐵磁材料具有磁疇結構,其磁化方向為易磁化軸向方向,同時具有磁致伸縮性效應,且磁致伸縮系數是各向異性的,在磁場的作用下,應力產生磁各向異性。磁導率作為張量與應力張量相似。本儀器通過傳感器和一定電路,將磁導率變化轉變?yōu)殡娦盘?,輸出電流(或電壓)來反映?yīng)力值的變化。在二維應力狀態下,電流輸出值和應力值同樣不存在單值線性關系。經理論分析和試驗證明,主應力差和垂直方向電流差有單值的線性關系。通過傳感器(探頭)在測定處轉動三個方向即可找到*大主應力方向和主應力差值,或直接用Icp測定任一點的應力值。
2、磁應變法測量原理

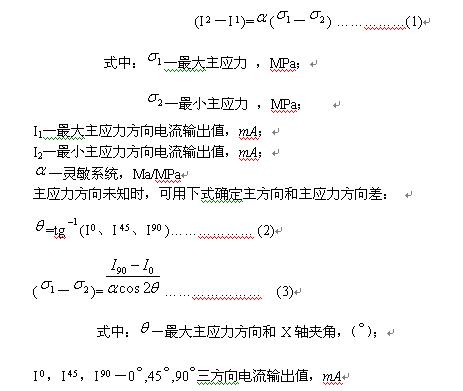

利用鐵磁材料磁致伸縮的逆效應,材料在應力作用下,產生磁各向異性,磁導率作為張量和應力張量相似。該方法通過測定磁導率的變化來確定一點的應力狀態。通過傳感器(探頭)和電路將磁導率變化轉變?yōu)殡娏髁浚ɑ螂妷海┑淖兓?,建立?yīng)力和電流(或電壓)的函數關系,通過電量測量來確定內應力。應力和電流(或電壓)之間不存在單值的函數關系。但是,平面應力狀態,主應力方向輸出的電流差和主應力差有單值的線性關系,其表達式:

3、磁測應力靈敏系數 的確定

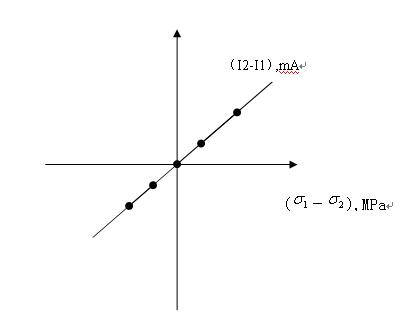

靈敏系數可通過單向拉壓或四點彎曲試驗確定。為消除邊界對測量結果的影響,試樣的寬度應大于三倍探頭的尺寸,試樣長寬比取6較適宜。標定試樣,選擇與被測材料同樣化學成分和同一熱處理狀態的無內應力材料制成。通過標定,可等到圖I的曲線。

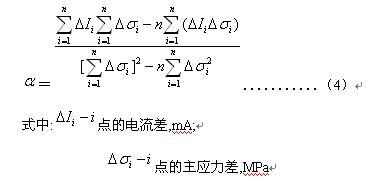

直線的斜率即為 值, 值可用*小二乘法計算

4、磁測主應力的確定

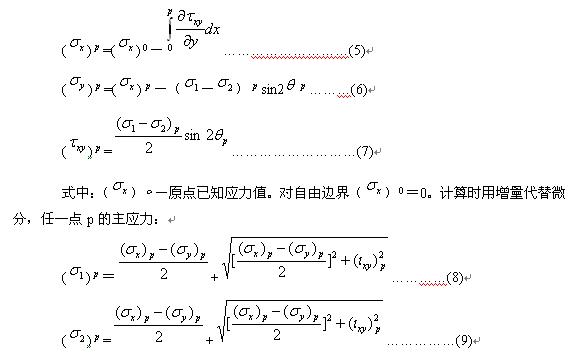

   已知各測點的主應力差和主方向角,用切實力差法分離主應力。任意一點p的主應力分量;

5、磁測殘余應力的三維測量

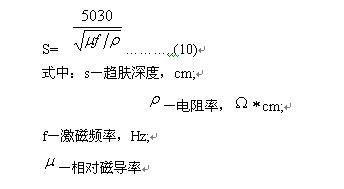

根據趨膚效應,磁通浸透深度可由下式確定:

       改變f可測得不同層深的殘余應力加權平均值。用數學的方法可求得沿層深的梯度,分析和計算用專用的軟件JH-80磁測法應力計算.EXE,由計算機完成。必要時,根據空間問題的三個微分平衡方程,可求得任一點另外三個應力分量磁應變法測量原理6.jpgz=0界面處磁應變法測量原理7.jpg,對于淺表層內,該三個應力分量一般很小。
      原蘇聯F.T.opexoB1974年用磁測法測定了焊接園盤殘余應力的分布,日本的吉永等在1977年測定了對焊接試板殘余應力分布,日本北川等人測定過焊接箱形梁的殘余應力,美國人曾用來測定大炮炮筒的內應力。
