振動時效儀在大型齒條鍛件上的應用

某生產混鐵爐的廠家，生產零件中有齒條鍛件。其材質為42SiMn，粗而長，尺寸精度要求高，段坯外協。廠家進行成品加工過程中，需要消除加工殘余應力，減少變形。傳統的消除應力方法是熱時效處理，但廠家沒有合適的退火爐，若砌筑臨時爐子應急，不但費時費力，浪費資源，而且臨時爐子不能確保爐溫均勻，有加劇應力和變形的可能。因此，廠家繼續尋找新的方法代替，經多次研究后，決定采用振動時效儀消除殘余應力。

振動時效工藝及參數

由于該鍛件尺寸精度要求高，為了獲得最佳振動時效效果，效仿鍛件調質處理——淬火+高溫回火工藝，我們采用高檔位強振，低檔位輔振相結合的振動時效技術，使鍛件內部的殘余應力得到更好松弛和均勻化，進而穩定鍛件的尺寸。采用聚航科技生產的JH-700A智能頻譜交流振動時效儀。

主振頻率的確定

任何一個工件都有固有頻率，它與工件的剛性成正比，與工件的重量成反比，工件振動掃描過程中，我們把波峰大而頻率最低的峰所對應的頻率減去1-2HZ，作為振動時效的主振頻率，以確保工件振動效果的穩定。

激振力的確定

考慮到鍛件較鑄件、鉚焊件剛性大的多，其所承受的主振頻率f的*佳動應力也較大，為此確定該鍛件的激振力檔位為4-6檔。

工件激振點確定

激振器應放在鍛件長度方向的中心處（即工件振動的波峰處），并應與鍛件牢固地夾持為一個剛性統一體。

振動時間確定

一般情況下，振動時效時間經驗值為20-40min，該鍛件規定強振25min，輔振30min。

振動時效工藝參數的終確定

振動時效工藝參數的選擇是比較復雜的，除振動時效時間外，應根據激振力大小、激振點和支承點，應視鍛件振動時效效果，反復找兩、三次，使其更加合理，以便減小振動能量，獲得較大的振幅，進行有效的振動時效。

振動時效效果

第一次振動時效

齒條粗加工外圓及齒頂大平面后，進行第一次時效，此時齒條剛性較大，因此，選用5、6兩檔進行振動時效。通過振動掃描，最后確定出第一次振動時效工藝參數。

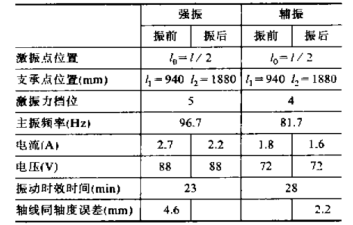

第一次振動時效工藝參數表

第二次振動時效

齒條粗加工后進行第二次振動時效，此時，齒條剛性大大減小，因此，其固有頻率減小，振動周期增加，故選用4、5檔進行振動時效，且支撐點位置較第一次有所增加。通過振動掃描，最后確定出第一次振動時效工藝參數。

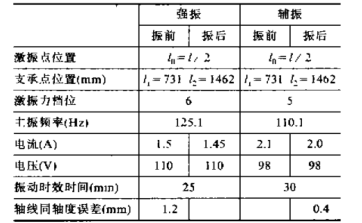

第二次振動時效工藝參數表

齒條尺寸精度最終檢測結果

全部精加工完畢，實測齒條軸線直線度自由誤差為0.1mm/m，要求直線度誤差小于0.6mm/m，完全符合圖紙要求，且經安裝調試，運轉良好，完全符合制造和使用要求，充分說明振動時效不僅能消除加工殘余應力，減小鍛件變形，而且尺寸穩定性很好。

總結

1. 采用振動時效儀消除齒條鍛件殘余應力，不僅能夠消除和均化鍛件的加工殘余應力，減小和防止鍛件變形，而且其尺寸精度穩定性好。

2. 振動時效不影響鍛件表面質量、而且耗能少，成本低，對環境污染小，操作簡單、靈活方便，使用環境要求低，生產周期短，是一項值得推廣應用的新工藝。
