大型電站磨機筒體振動時效工藝應用

振動時效是近幾年發展起來的消除殘余應力的新技術，它與熱時效、自然時效相比，具有節能、省時、投資少、效率高等顯著優點，特別適用于大型工件。

振動時效技術就是用周期性的動應力與工件內殘余應力疊加，使工件內局部產生塑性變形而釋放應力的過程。對工件施加一交變應力，如果交變應力幅與工件上某些點存在的殘余應力之和達到材料的屈服極限時，這些點將產生塑性變形；如果這種循環應力使某些點產生晶格滑移，盡管宏觀上沒有達到屈服極限，但也同樣會產生微觀的塑性變形，況且這些塑性變形往往首先發生在殘余應力最大的點上，因而使這些點受約束的變形得以釋放從而降低了殘余應力。這就是用振動時效消除殘余應力的機理。

振動時效技術應用

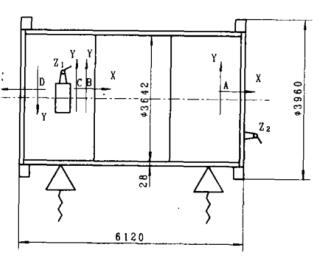

對大型電站磨機筒體進行振動時效處理，零件尺寸圖見圖1。

圖1 筒體

振動時效前分別對筒體上ABCD四個區進行殘余應力測量。

振動時效工藝參數選擇

選擇激振器位置

振點分別選在筒體人孔處（Z1點）和筒體法蘭處（Z2點）。

支點位置

兩支點選在筒體兩端附近

激振力大小

一般原則為：應使d=（1/2-2/3）σ工作

它與振動時頻率，激振器偏心重量，偏心距有關。可根據工件，激振器等具體情況及工作經驗調整選取。

激振頻率Nt

首先，將激振器裝夾在Z1點上，對工件進行頻率掃描，測得：

N=5939r/min時，有一共振峰Gm=32.1m/s2

N=7495r/min時，有一共振峰Gm=37.0m/s2

由此選定激振頻率Nt=5900r/min

振動時效時間T

一般根據工件噸位及工作經驗選擇。根據實際情況T=16min。

振后頻率掃描，測得：

N=5934r/min時，其共振峰Gm=28.2m/s2

N=7325r/min時，其共振峰Gm=21.0m/s2

與振前比較，共振頻率降低（共振峰左移）?？啥ㄐ耘袛啵簹堄鄳?yīng)力下降。

將激振器裝夾在Z2點上并進行上述過程：

振前頻率掃描，測得：

N=5945r/min時，有一共振峰Gm=18.6m/s2

N=7250r/min時，有一共振峰Gm=16.0m/s2

N=7512r/min時，有一共振峰Gm=19.1m/s2

選定激振頻率Nt=7200r/min

振動時效時間T=11min

振后頻率掃描，測得：

N=5942r/min時，其共振峰Gm=19.8m/s2

N=7246r/min時，其共振峰Gm=16.8m/s2

N=7512r/min時，其一共振峰Gm=19.1m/s2

與振前比較，其中兩個共振頻率降低（共振峰左移）；同時共振峰升高。可定性判定：殘余應力下降。

測量結果與分析

在Z1 Z2兩點完成振動時效后，再對工件原ABCD區進行殘余應力測量。

測量結果表明：經振動時效后，工件內殘余應力下降，并重新分布得以均化，產生了殘余壓應力，有助于提高工件的疲勞壽命。較大的拉應力變?yōu)橄鄳?yīng)的壓應力，在其變化過程中必定有一時刻過零點，應力為零。只要振動時效工藝制定的科學合理，一定會達到最佳效果。
