自制500KN/30m動臂桅桿起吊應變測試分析研究試驗

某安裝公司自制了一套500KN/30m動臂桅桿起吊大型設備，現需要檢驗動臂桅桿的起吊能力是否達到了設計要求。委托聚航科技對自制桅桿起吊進行應變測試，得出動臂桅桿的*大起吊重量和起伏角度。

應變測試方案

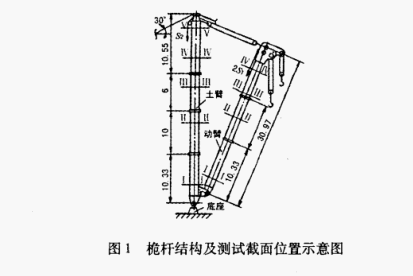

動臂桅桿主要由主臂、動臂和底座3部分組成（見圖1），試驗方法為應變電測法，采用JHYC靜態電阻應變儀進行多點測試。為了保證試驗安全進行，根據500KN/30m動臂桅桿試驗施工技術方案和設計計算書，指定了加載試驗與應變測試的實施方案。將主、動臂桅桿上幾個主要危險截面的理論計算應力值換算成各截面處應變計的應變值，以確定許可應變值，避免加載過量和動臂起伏角度超過規定范圍。監測點的選擇除按施工技術方案中要求的進行選點外，還根據桅桿的受力特點在應力復雜的地方粘貼了應變花，選點位置如圖1所示。對主應力方向基本確定的點采用單向貼片。

為保證試驗測試數據的可靠性，試驗前對儀器進行精心的調試與校驗，嚴格挑選應變片。應變片粘貼后進行測試以保證貼片質量，并采取必要的防潮措施。為了減少溫度變化對測量結果的影響，采取了單點逐一補償?shù)霓k法。通過加修正系數以消除導線電阻對測量結果的影響，為防止主要截面上測試數據不丟失，采用了一點多片的方法，試驗結果表明這些措施是有效

試驗步驟

1. 校零，桅桿狀態：動臂水平位置（兩個支點），主臂垂直位置，因主桅桿豎立后校零，所以桅桿自重和施拉繩拉力引起的變形未計入。

2. 測試由桅桿自重引起的各點應力值，動臂起伏范圍0°-80°。

3. 測試起吊載荷34t離地200mm時，桅桿各截面上的應力值，動臂起伏范圍50°-80°。

4. 測試起吊載荷46t離地200mm時，桅桿各截面上的應力值，動臂起伏范圍55°-80°。

5. 測試起吊載荷52t離地200mm時，桅桿各截面上的應力值，動臂起伏角度50°-70°。

結果分析

從主、動臂桅桿危險截面應力測試數據看，主、動臂桅桿各截面的實測應力、應變與桅桿的實際變形情況對比相吻合。根據起吊52t重物時實測應力與桅桿變形的對比結果可看出，主臂桅桿和動臂桅桿的*大彎矩分別在Ⅱ-Ⅱ和Ⅲ-Ⅲ截面，*大應力分別是1104.2MPa和630.4MPa。

在實際起吊46t重物時，發現主臂桅桿變形較大，以至動臂桅桿不能上升規定的80°的位置，分析其原因，主要是動臂在主臂桅桿聯接處截面產生了一附加彎矩。此彎矩值不僅自身引起較大的彎曲應力，還使主臂桅桿產生一初始撓度，增加了桅桿的偏心度，因此由動臂軸向力N引起的附加彎矩的影響不可小視。

總結

通過起吊試驗和應力測試結果分析，由安裝公司設計制造的500KN/30m動臂桅桿的起吊能力達到了設計要求。*大起吊重量52t，起伏角度為70°。通過實際測試，動臂桅桿的危險界面在Ⅲ-Ⅲ截面，其抗彎能力低于Ⅱ-Ⅱ截面。通過現場安裝情況看，制造中引起的主桅桿第1節與第2節法蘭；聯接處不同心及法蘭端面與主臂桅桿軸線不垂直等因素對桅桿的使用有不利影響。
