JHYC靜態應變測量分析系統

JHYC靜態應變測量分析系統應用范圍

1.適用于測點相對集中，被測物理量緩慢變化的試驗中。

2.主要用于靜態結構應力分析及靜載荷強度研究中測量結構件及材料任意點的靜態應力應變及殘余應力。

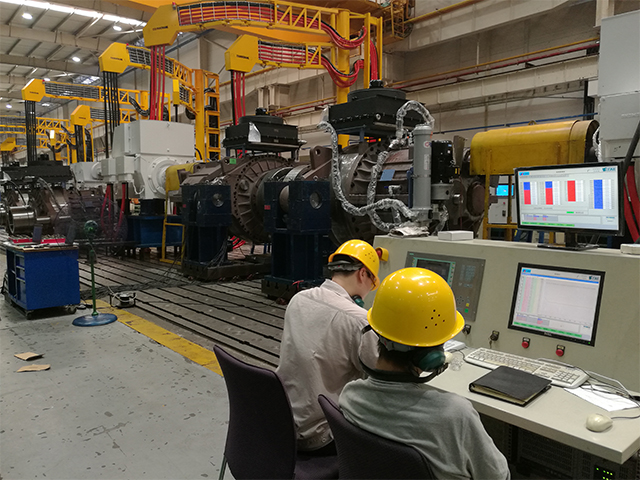

3.廣泛應用于橋梁、建筑物、飛機、船舶、車輛、起重機械、壓力容器等結構靜載荷測試、健康狀態測試。

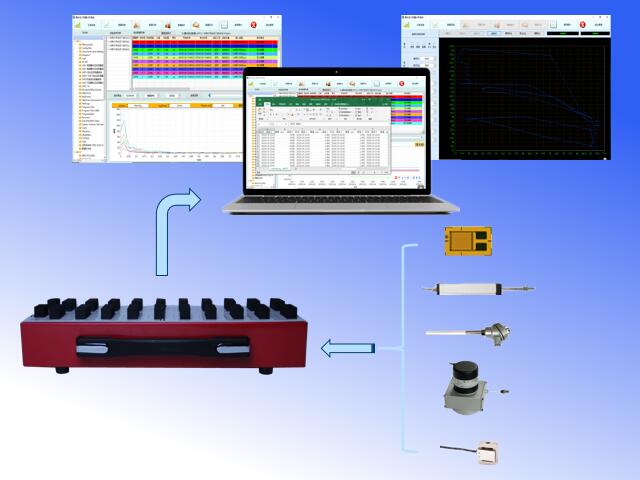

4.接入不同的傳感器，可對力、荷重、壓力、扭矩、位移、電壓、電流等進行采集。

5.可用于實驗性測量，也可用于長期監控測量。

JHYC靜態應變測量分析系統功能特點

1.全數字電路，精度高，穩定性好，具有 強抗干擾性能力

儀器采用全數字電路，每通道獨立AD、獨立MCU，所有通道同步采樣，儀器檢定指標達到0.1級，顯示精度0.1。采用硬件隔離技術，系統具有 強的現場抗干擾性能力。

2.配合不同傳感器實現多種物理量測量，功能多，性價比高。

儀器通過軟件選擇不同的輸入類型即可輕松接入不同傳感器，實現你所需要的物理量的測量，操作簡單方便。

3.具有多種補償方式，能適應各種環境下的測量要求

儀器具有橋路、長導線、公共，軟件多種補償方式，穩定性好。尤其是公共補償方式，可方便快捷的對模塊上10個通道進行同時補償，避免了繁瑣的橋路補償，節約測量成本和時間。

4.簡潔的面板設計，閃爍式通道及狀態指示燈

儀器面板簡潔大方，省掉不用的端口，簡化了測量接線難度。每個模塊的狀態和通道狀態用高亮指示燈閃爍指示，一目了然。

5.設置簡單，操作方便快捷，海量存貯

適合各種應變花和傳感器，儀器橋路和配置采用菜單式設計，需選擇測量類型，軟件控制儀器完成自動配置和清零，全量程自動平衡，不損失測量范圍，無需復雜專業的測前設置。應變片和儀器連接簡單方便，主機與計算機usb接口連接，即插即用?？蛇M行不間斷或間斷性長時間在線測量，數據存儲量取決于計算機硬盤大小。

6.具有掉電自動保存測量數據功能

在測量過程中，如出現意外斷電，儀器可自動保存斷電前的所有測量數據，并自動形成測量文件，防止意外丟失測量數據。

JHYC靜態應變測量分析系統軟件功能

1.軟件操作、自動識別、顯示方式靈活

儀器設置全軟件操作，所有功能嵌與同一軟件內。具有自動識別系統配置，程控設置儀器的量程、測量類型、濾波及采樣參數，完成信號的實時采集、處理、分析等功能，具有多種顯示方式。

2.應變實時顯示，被測物理量直接顯示

多通道應變值實時顯示，實時繪制時域曲線。根據傳感器的輸出靈敏度，完成被測物理量單位量綱的歸一化，并直接顯示被測物理量。

3.數據實時保存，自動生成報表，功能多樣

軟件可對歷史數據回放瀏覽，具有多樣的瀏覽工具、截圖工具，瀏覽中可對數據進行去直流、去趨勢、數據統計、數據的截取、刪除、另存、導出、數字濾波器等操作。并自動生成測試報告，在線打印。

4.每個通道都可根據測量需求選擇測量類型，簡單方便

可根據每通道接入的傳感器類型，各通道選擇不同的輸入類型、工程單位、標定值、調零、補償方式等。實現對不同物理量的實時同步測量。

5.任意通道間X-Y繪圖功能，可實時顯示相關物理量間的關系曲線

6.提供分析功能

軟件具有時域和頻譜分析功能，對歷史數據進行濾波，微分和積分計算，數據統計等數據處理功能。

JHYC靜態應變測量分析系統技術指標

如果您想了解更多詳情，請撥打咨詢熱線，南京聚航科技有限公司歡迎您的咨詢！
