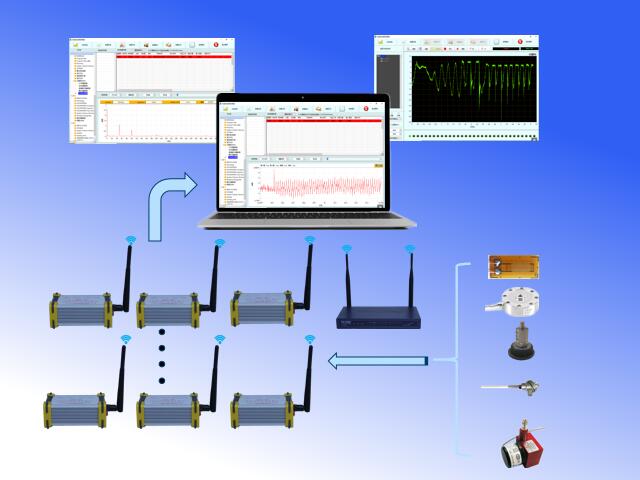

JHDY-W無線動態應變測量分析系統

JHDY-W無線動態應變測量分析系統應用范圍

1.適用于運動或旋轉物體的動態應力應變測量。

2.適于測點相對分散，距離遠，布線麻煩的建筑工程和高空測試現場。

3.廣泛應用于機械制造、土木工程、橋梁建設、航空航天、車輛、起重機、旋轉構件、國防工業、交通運輸?shù)阮I(lǐng)域。

4.接入不同的傳感器，可對力、荷重、壓力、扭矩、位移、加速度、電壓、電流等進行采集。

5.可用于實驗性測量，也可用于長期監控測量。

JHDY-W無線動態應變測量分析系統的特點

1.使用方便，免除繁瑣的現場布線

解決了傳統應變測量的布線繁瑣，安裝使用方便快捷，降低測量成本。

2.測量精度高、噪音小、抗干擾能力強

專業的數據采集設計及數字信號處理技術，確保采集數據的準確。數字信號傳輸，避免了電纜帶來的測量噪聲，測量精度高，抗干擾能力強。

3.體積小巧，使用時間長，功能全

超低功耗、體積小巧、鋁材外殼防水設計；內置可充電鋰電池，連續工作6個小時以上；可擴展128通道，廣泛兼容力、荷重、壓力、扭矩、位移、加速度等傳感器。

4.設置簡單，操作方便快捷，海量存貯

適合各種應變花和傳感器，儀器橋路和配置采用菜單式設計，只需選擇測量類型，軟件控制儀器完成自動配置和清零，全量程自動平衡，不損失測量范圍，無需復雜專業的測前設置。應變片和儀器連接簡單方便，主機與計算機無線連接?？蛇M(jìn)行不間斷或間斷性長時間在線測量，數據存儲量取決于計算機硬盤大小。

5.可外接電源適配器長期供電，內外供電無縫切換。

JHDY-W無線動態應變測量分析系統軟件功能

1.軟件操作、自動識別、顯示方式靈活

儀器設置全軟件操作，所有功能嵌與同一軟件內。具有自動識別系統配置，程控設置儀器的量程、測量類型、濾波及采樣參數，完成信號的實時采集、處理、分析等功能，顯示方式靈活。

2.應變實時顯示，被測物理量直接顯示

多通道應變值實時顯示，實時繪制時域曲線。根據傳感器的輸出靈敏度，完成被測物理量單位量綱的歸一化，并直接顯示被測物理量。同時完成x-t曲線或任選兩測點定義為x軸和y軸，實時繪制x-y函數曲線。

3.采樣方式多樣，曲線四種方式顯示

有單次采樣、定時采樣、連續采樣采樣方式，曲線以段顯示方式、帶狀圖方式、示波器方式、掃描方式顯示。表格以列表形式，多行多列的同時顯示多組測點。

4.數據實時保存，自動生成報表，功能多樣

軟件有數據回放瀏覽，多樣的瀏覽工具、截圖工具。在意外斷電時，可實時保存測量數據，并自動生成測試報告，在線打印?？梢苑奖愕陌褦?shù)據保存為excel格式，便于其他軟件對采集到的數據進行調用分析。有去直流、去趨勢、數據統計、數據的截取、刪除、另存、導出、數字濾波器等功能。

5.根據需求設置參數，簡單方便

可根據不同需要對各通道參數獨立設置采樣參數、采集類型、控制參數等。

6.內嵌胡克定律，應力應變實時計算

輸入被測試件材料的彈性模量和泊松比,軟件將完成應力及兩片直角、三片45°直角、60°等邊三角形、傘形、扇形等應變花主應力及方向的計算。

7.提供分析功能

軟件具有時域和頻譜分析功能。

JHDY-W無線動態應變測量終端的技術指標

如果您想了解更多詳情，請撥打咨詢熱線，南京聚航科技有限公司歡迎您的咨詢！
