應變電測法實驗步驟大公開

應變電測法是工程中用于測量構件或結構在靜、動載荷作用下產生應變量大小的一種重要測試方法。在實驗中應變片的篩選和黏貼是很重要的，稍有差池就會使實驗失敗。下面，就讓我們來看看應變電測法的實驗步驟吧。

1）應變片的篩選?

應變片的外觀檢查，要求其基底、覆蓋層無破損折曲；敏感柵平直、排列整齊；無銹斑、霉點、氣泡；引出線焊接牢固?？稍诜糯箸R下檢查，不致于微小庇病的遺漏。

應變片阻值與絕緣電阻的檢查，用萬用電表檢查應變片的初始電阻值，對于同一測區的應變片阻值之差應小于±0．5歐姆，剔除短路、斷路的應變片。?

2）測點表面處理和測點定位?

為了使應變片牢固地粘貼在構件表面，需對測點表面進行處理。測點表面處理是在測點范圍內的試件表面上，用機械方法，粗砂紙打磨，除去氧化層、銹斑、涂層、油圬使其平整光潔。再用細砂紙沿應變片軸線方向成45度角打磨，以確定應變片受力均勻。然后，用脫脂棉球蘸丙酮或酒精沿同一方向清洗貼片處，直至棉球上看不見污跡為止。構件表面處理的面積應大于電阻應變片的面積。

測點定位，用劃針或鉛筆在測點處劃出縱橫*心線，縱線方向應與應變方向一致。

3）應變片的黏貼

應變片的黏貼，即將電阻應變片準確可*地黏貼在試件的測點上，分別在構件預貼應變片處及電阻應變片底面涂上一薄層膠水（如502瞬時膠），將應變片準備地貼在預定的劃線部位上，墊上玻璃紙，以防膠水黏在手指上；然后用拇指沿一方向輕輕滾壓，擠去多余膠水和膠層氣泡；用手指按住應變片1-2分鐘，待膠水初步固化后，即可松手。黏貼好的應變片應位置準備；膠層薄而均勻，密實而無氣泡。對室溫固化粘結劑完成上述工序后，即可自然干燥固化，一般時間為24小時，502膠水粘結時，采用自然干燥固化。有時為促進固化，提高粘結強度，可在貼好的應變片上墊海綿后用重物壓??；為了加快膠層硬化速度，可以用紫外線燈光烘烤。

4）導線焊接與固定

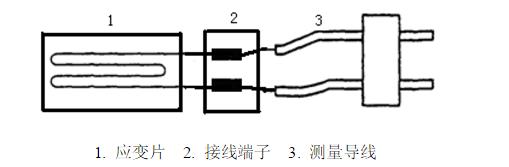

導線是將應變片的感受信息傳遞給測試儀表的過渡線，其一端與應變片的引出線相連線，另一端與測試儀表（如電阻應變儀）相連接。應變片的引出線很細，且引出線與應變片電阻絲的連接強度較低，很易被拉斷。所以，導線與應變片之間用過接線端子連接，如上圖所示。接線端子黏貼在測量導線及應變片端頭，不應有間距。將應變片引出線焊接到接線端子的一端，然后將接線端子的另一端與導線焊接。所有連接須使用錫焊焊接，以確定測試線路導電性能的質量，焊點要小而牢固，防止燒壞應變片或虛焊。引線至測量儀器間的導線規格、長度應一致，排列要整齊，分段固定。導線的固定可采用醫用膠布，704膠及橡皮泥等。

5）應變片黏貼質量檢查

用放大鏡觀察粘合層是否有氣泡，整個應變片是否全部黏貼牢固，有無造成短路、斷路等部位。檢查應變片黏貼的位置是否正確，其中線是否與測點預定方向重合。用萬用電表檢查應變片的電阻值，一般黏貼前后不應有大的變化。若發生明顯變化，應檢查焊點質量或者斷線。應變片與試件之間的絕緣電阻應大于200兆歐。

6）應變片的防護處理

為了防止應變片受機械損傷或外界的水、蒸汽等介質的影響，應變片需加以保護，短期防護可用烙鐵熔化石蠟覆蓋應變片區域，長期防護可涂上一層保護膠，如502膠、環氧等，502膠可以防潮，環氧可以抵制機械力。根據實驗條件和要求采取相應的保護措施。

南京聚航提醒你：黏貼應變片時，注意不要被502膠黏住手指或皮膚。若被黏上，可用丙酮清洗。502膠有刺激性氣味不宜多聞，切不要濺入眼睛。
