振動時效效果判定方法——振動參數曲線法

振動時效效果判定就是檢驗工件里的殘余應力是否得到消除和均化。目前振動時效判定方法有兩種，一類是定量測，如：盲孔法、磁測法、切割法、套環法等。一類是定性測試，如振動參數曲線法、尺寸精度穩定性法等。而今天南京聚航就講一講振動參數曲線法。

振動時效工藝是否成功，其*后的檢測方法應是殘余應力的變化率和尺寸精度保持性的測試。但是振動處理過程中采用上述兩種參數是不可能的，它需要長時間和復雜的測試過程。通常在實際生產應用的控制過程中往往采用振動時效前后幅頻特性參數曲線和振幅-時間參數曲線測試法并按GB/T25713-2010標準中來實現的。

（a）幅頻特性曲線掃描法

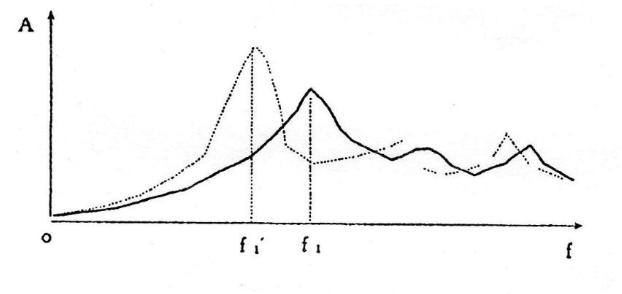

圖1幅頻特性曲線二次掃描圖（實線為振前所測曲線、虛線為振后所測曲線）

在振動處理過程中隨著殘余應力的下降，構件的內阻尼減小，所以在幅頻特性曲線上所表現的是固有頻率的下降，如圖1中所示f1變?yōu)閒1’、共振峰值的增高、頻帶變窄。振動處理前測得的幅頻特性曲線和振后幅頻特性曲線對比可求出各參數的變化量△f，△h和△u。經過多個試件處理后可把這些變化量的統計值確定下來。這樣就可在生產應用時進行監測。

如果生產中所得的參數變化與確定的數值相近，說明振動處理的效果已達到。如果遠遠偏小，說明效果欠佳，尚需在激振參數（主要是激振力）上做適當調整，或支撐方式上需做調整。

總之，幅頻特性曲線監測法是國內外普遍采用的較為成熟的方法。

（b）振幅-時間曲線監測法

（c）幅頻特性曲線是振動處理前后進行的，且頻率在不斷的改變。有時為了獲得更好的曲線，那就要采取振幅-時間曲線監測法。這要比前一種方法更為簡單，它既可以通過振幅的變化來控制振動處理的有效時間，又可以通過振幅的變化量來監測殘余應力的變化情況。

以上就是振動時效效果判定方法——振動參數曲線法的介紹，如果您還想了解JH振動時效設備，可拔打南京聚航的熱線，我們歡迎您的咨詢！
