我廠是原中國船舶工業總公司定點生產柴油機系列配件的專業工廠,其中Φ160mm- 520mm缸徑的系列柴油機鋁活塞、合金鑄鐵氣缸套是我廠優良產品。
過去幾十年我廠對合金鑄鐵氣缸套一直采用熱時效處理,但由于熱時效的高污染和高耗能,已不能滿足我廠對環保和節能要求。近10年來,振動時效工藝發展迅速,并在大重型結構件上得到了應用,為了能給企業創造更高的經濟效益,我廠想采用振動時效這項新技術來代替熱時效,達到環保降耗,提高工效,減低加工成本的目的。經過對振動時效技術的了解,在國內外未找到振動時效在中大型柴油機離心澆鑄氣缸套上應用的成功案例。在我廠張廠長的支持下,成立了專門的技術攻關小組,針對振動時效技術在離心澆鑄合金鑄鋼殘余應力消除和在加工過程中提高尺寸穩定性的工藝進行了深入研究,并選擇了南京聚航科技有限公司作為合作伙伴,共同開展了該項技術改造,并取得了滿意的成果。
鑄件凝固以后在冷卻過程中會產生殘余應力,殘余應力對鑄件質量影響較大,尤其在交變載荷作用下的工件,當載荷作用方向與殘余應力方向一致時,內外應力總和可能超過材料的強度*限,嚴重時使鑄件局部或整體斷裂;有殘余應力的鑄件,經機械加工,往往會發生變形或降低*件精度。因此,消除或降低鑄件內部的殘余應力是很重要的。
大量的文獻表明:振動時效能消除鑄件內部殘余應力的20%~80%,熱時效能消除鑄件內部殘余應力的50%~80%,且振動時效所消耗能源僅為熱時效的5%。但我們走訪許多廠家,沒有得到有力證實。我們須進行試驗驗證。
由于我廠的產量較大,每個汽缸逐個進行振動時效處理顯然不能滿足我廠的加工需要,同時也不能滿足振動時效的要求,所以南京聚航科技有限公司根據我公司的要求,設計了一個振動平臺,每次可處理9個汽缸,這樣既滿足了生產需求,也有效減低了振動時效的振動頻率,不僅能滿足振動時效設備的要求,還大大減低了噪音,改善了工作環境。但是我廠的汽缸的結構剛性較強,用振動平臺處理可能會減低工件內部的動應力,影響振動時效的效果。南京聚航科技有限公司認為振動平臺的設計是確定振動時效工藝效果的關鍵,他們根據我廠提供了毛胚圖樣通過有限元分析和多年的實踐經驗設計了試驗平臺,并進行了模擬試驗,對以上5中毛胚進行了動應力和殘余應力測量,*終修訂的振動平臺設計方案。
該平臺既能滿足多種工件進行振動時效的要求,又能滿足振動時工件中動應力的均勻性,以達到有效減低殘余應力的目的,*終使汽缸在加工后不發生變形,保持尺寸精度的穩定性,提高產品質量。
首先選擇G8300系列的G-03-B002汽缸 (材料HT 200,單重179kg,*大壁厚30mm,*小壁厚25mm,長804mm)。對其進行熱時效處理和振動時效,然后用原有加工工藝進行加工和氮化,并在過程中對試件的圓度進行跟蹤測量,以此來判斷振動時效的效果。振動時效設備選用的是南京聚航科技有限公司JH-200A3型全自動振動時效裝置,試驗中得到了該公司大力支持,在此表示感謝。

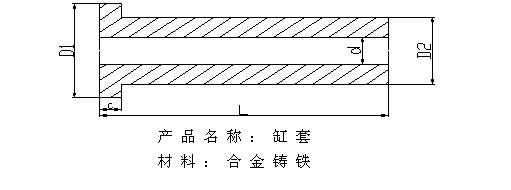

我廠需要消除應力的毛坯品種:
毛坯尺寸 品種 | D1 | D2 | d | L | C | 重量 |
PC2-5 | 530 | 460 | 397 | 1090 | 220 | 454KG |
320-02-40H | 406 | 366 | 317 | 960 | 43 | 205KG |
GN-03-002 | 412 | 376 | 316 | 770 | 52 | 205KG |
G-03-B002 | 390 | 350 | 297 | 804 | 52 | 179KG |
300-06-22A(寧) | 370 | 339 | 297 | 800 | 39 | 134KG |
1 時效工藝方案的確定
1.1 熱時效工藝方案

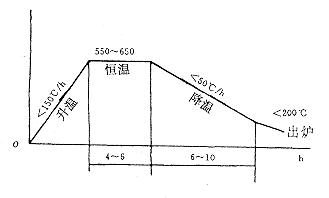

熱時效是將鑄件加熱到塑性狀態的溫度范圍,在此溫度下保溫時間,使應力消除,再緩慢冷卻,缸套的熱時效工藝如圖1所示。
圖1 汽缸熱時效工藝
1.2 振動時效工藝方案
振動消除殘余應力使工件獲得尺寸穩定性的機理可以從宏觀和微觀兩方面解釋:
宏觀上,當σ動+σ殘 ≥σS時(σ動--激振器施加給工件的周期性動應力,σ殘--殘余應力,σS--材料屈服強度*限),工件會產生少量的塑性變形,使殘余應力峰值下降,原來不穩定的殘余應力得到松弛和勻化。同時由于包辛格效應,經時間的循環后,工件材料的當量屈服強度由原來的σS上升,直到與所受的應力相等,工件內部不再產生新的塑性變形,此時塑性變形變成彈性變形,工件的彈性性能得到強化,從而使工件的幾何尺寸趨于穩定。
微觀上,因金屬具有將機械能轉變成熱能的性質,即使在σ動+σ殘≤σS時,也會產生微觀的塑性變形。其機理為:由振動輸入的活化能使位錯移動,在位錯塞積群的前沿引起應力集中而產生塑性變形;同時,遷移的位錯切割位錯群,以致使位錯釘軋,材料基體得到強化,使松弛剛度*大,工件獲得尺寸穩定性。
1.2.1 振動平臺的設計

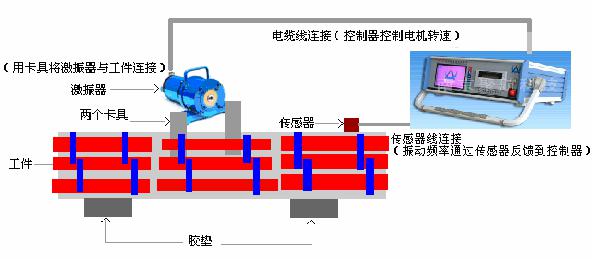

理論上講被振工件在任何振動頻率下只要?jiǎng)討?yīng)力足夠大就都能達到均化殘余應力和穩定尺寸的效果。但為了能用*小的能量激發汽缸產生較大的動應力,我們須使汽缸在振動平臺這個新的振動系統中能發生彈性形變,這就要使平臺和裝夾裝置的剛性足夠大,并能使振動能量傳遞到汽缸體上,并使汽缸產生徑向振動,這就要求振動平臺產生彎曲振型。通過如圖所示的有限元分析,我們將激振器放置在兩支點的波峰處,并使偏心輪的旋轉面垂直于支點的平面,從而使平臺產生彎曲共振。這種振動使裝夾在平臺上的氣缸體產生較大的動應力,加速度傳感器應放在遠離激振點的氣缸體上,以獲得汽缸體上真實的的振動信號,具體布置見圖。
1.2.2 多頻振動
在同一種激振狀態下(支點和激點都不改變位置),可以采用不同的頻率進行振動。若激振器功率大,還可以采用強迫振動。這種方案由于振動波長改變后動應力的峰值區域也發生變化,所以每改變一次頻率都應改變加速度傳感器的位置。
1.3 工藝實施和數據測量
振動處理前,現將振動平臺進行一次振動預處理,消除平臺的殘余應力,減少振動平臺在振動過程中應力變化對振動參數的影響,提高振動時效設備判斷的準確性。預處理后將汽缸按要求裝夾好后,先用手動模式確定激振器偏心量和傳感器位置,然后按全自動運行進行振動,振動過程中JH-200A全自動振動時效裝置動態跟蹤汽缸內殘余應力的變化,實時進行自動調節,直到檢測到的A-T曲線穩定后,設備會自動進行時效后掃描,并與振前掃描進行數據對比,機器會自動按照J(rèn)B/T5926-2005標準的要求判斷時效結果。整個處理過程方便,直觀,省事。充分體現了振動時效工藝的優良性。
數據分析:
(1) 從A-N曲線看汽缸體均獲得了三個關鍵的共振頻率。因?yàn)樵趯?duì)物體進行振動時效時,物體本身也是一個振動體,它與固定支承點組成了一個振動系統,動應力是振動時效中的關鍵參數,其大小直接影響振動時效的效果。動應力的大小振型和與激振器的距離有關,為了獲得較好的振動時效效果,應使用不同的振型進行振動。振動時從各個方位測得的動應力值均大于10Mpa,滿足了理論上的數值要求,達到了預期的振動時效效果。
(2) 影響焊接件尺寸穩定性的不僅僅是殘余應力數值的大小,還有殘余應力的均勻性。振動時效不僅能消除應力,而且能消除應力峰值,使應力均勻化。從A-T曲線看,振動峰值升高后減低,又升高后變平,反映了氣缸內殘余應力的釋放過程,并有效減低了殘余應力峰值。
2 時效結果的測定
測試設備為外徑千分尺,兩種時效方法的精度測量結果見下圖所示:
試驗產品品種 | G8300系列 | 時間 | 2008.11.1至2008.12.3 | 檢 驗 員 | 陳國泉 | |||||||||
缸 套 編 號 | 時 效 前 外 圓 | 時 效 后 外 圓 | 氮 化 前 內 孔 | 氮 化 后 內 孔 | ||||||||||
上 | 中 | 下 | 上 | 中 | 下 | 上 | 中 | 下 | 上 | 中 | 下 | |||
01685-2 11-35(GA) | -- | -- | -- | -- | -- | -- | 7/8 | 6/7 | 5/8 | 拋光前2/3 | 3 | 0/4 | ||
拋光后4/5 | 4/6 | 3 | ||||||||||||
835-2 10-15(GA) | 393.50 393.50 | 359.55 359.56 | 353.30 353.29 | 359.59 359.55 | 353.32 353.30 | 6/9 | 5 | 5 | 4/9 | 3/5 | 0/7 | |||
5/6 | 5 | 2/5 | ||||||||||||
01218-2 11-67(SD) | -- | -- | -- | -- | -- | -- | 5/7 | 6/7 | 5/7 | 4 | 3/4 | 1/3 | ||
4/5 | 4/6 | 3/4 | ||||||||||||
01701-2 11-69(SD) | -- | -- | -- | -- | -- | -- | 6/9 | 6/7 | 5/7 | |||||
5/8 | 3/5 | 3/6 | ||||||||||||
840-2 10-121(GB) | 393.55 393.55 | 359.15 359.13 | 352.65 352.65 | 359.15 359.12 | 352.64 352.63 | 8/9 | 8 | 7 | 3/7 | 4 | 5/6 | |||
4/5 | 5 | 3/4 | ||||||||||||
01677-2 11-71(SD) | -- | -- | -- | -- | -- | -- | 6/7 | 7 | 6/7 | |||||
5/7 | 4/6 | 3/5 | ||||||||||||
841-2 11-87(SD) | -- | -- | -- | -- | -- | -- | 6/7 | 6/7 | 8 | |||||
3/5 | 3/4 | 3/6 | ||||||||||||
01222-1 | 392.42 392.40 | 358.65 358.66 | 351.54 351.51 | 358.65 358.67 | 351.50 351.52 | 工廢 | ||||||||
01220-2
| 工廢 |
3 經濟效益分析
通過統計,熱時效與振動時效耗能、成本比較見下表所示。
耗能(元/t) | 成本(元/t) | |
熱時效 | 21.14 | 119.20 |
振動時效 | 0.76 | 2.00 |
從表來看,振動時效比熱時效節能(21.14-0.67)÷21.14×*=96.8%,成本降低(119.20-2.00)÷119.20×*=98%。由此看來,振動時效新技術與熱時效相比經濟效益十分顯著。
4 結論
1、JH-200A全自動振動時效裝置完全能夠滿足我廠對汽缸鑄件尺寸穩定性的要求。如果消除應力的目的是為了提高工件尺寸的穩定性,則完全可以用振動時效替代熱時效,并能獲得明顯的經濟效益,且方便、靈活,非常適合生產周期和交貨期短的市場經濟要求。
2、采用振動時效工藝解決了我廠熱時效爐窯對環境的污染問題。
3、小型*件的振動時效處理用振動平臺同樣可達到振動消除殘余應力的目的。
