為研究礦山立井井筒掘進過程中爆炸應力波對周圍巖體的作用機理，針對立井直眼掏槽爆破的掏槽眼和崩落眼，設計了二圈和三圈炮眼爆破模型。這次試驗采用電測法，就是將非電量（如：應力、應變等）的變化通過轉換元件即傳感器轉換為電量（如電阻、電壓等）的變化。儀器采用JHDY-C超動態應變測量分析系統，*高采樣率200KHZ，具有較高的精度和*強的抗干擾能力，能夠滿足測試要求。
模型尺寸確定
以混凝土為模型介質設計了多圈炮眼爆破模型。立井井筒多圈炮眼爆破模型試驗以相似理論為依據，并以巖石性質、炸藥用量及不同爆破方案為初始條件，研究不同條件下爆炸應力波對炮眼周圍巖石介質的作用，從而優化爆破參數。
在進行爆破相似模型試驗時，模型幾何相似常數的確定既要考慮到試驗條件的限制，也要考慮模型的邊界條件。*終確定混凝土模型幾何尺寸：長*寬*高=1000mm*1000mm*600mm。
以礦山立井掘進爆破為原型，設計了二圈和三圈炮眼爆破模型。二圈炮眼爆破模型有10個炮眼，內圈直徑60mm。均勻分布4個炮眼，炮眼深度180mm；外圈直徑120mm，均勻分布6個炮眼，炮眼深度180mm。三圈炮眼爆破模型是在二圈炮眼爆破模型的基礎上增加*三圈炮眼，圈經200mm，均勻分布10個炮眼，炮眼深度160mm。
由于采用電雷管代替炸藥進行爆破模型試驗，為確定耦合裝藥，混凝土模型炮眼直徑應與電雷管直徑相匹配，為8mm。采用預埋鋼筋方法預留炮眼，炮眼位置由定位模具控制，在混凝土模型終凝前撥出鋼筋成孔，期間應每隔2h左右轉動鋼筋幾次，以免鋼筋凝固與混凝土中。預留炮眼法與混凝土模型成型后鉆孔法相比，具有炮眼成形速度快、成孔質量好、炮眼一致性好、炮眼深度和角度控制和定位準確等優點。
應變測點布置
在距離多圈炮眼圈心180mm、260mm、340mm和420mm處依次布置測點A、B、C、D，每個測點布置徑向和橫向兩個應變片。4個測點的應變片粘貼于同一塊應變磚上，方便混凝土澆注時應變磚的定位。應變片應采用環氧樹脂絕緣防潮，以確定應變片不會在混凝土澆注過程中損壞。應變磚基體材料為水泥砂漿，基體材料的波阻抗和剛度與模型混凝土的波阻抗和剛度相匹配。應變磚尺寸為：350mm*70mm*40mm。應變磚的埋置深度為160mm，使應變測點與電雷管*心處于同一水平面。
應變信號的采集
爆破模型試驗使用C40混凝土，混凝土配合比為水泥：砂：石：外加劑：水=1.00:1.49:2.89:0.08:0.43（質量比）。
試驗時采用耦合裝藥方式，炮眼內裝6號毫秒延期電雷管，用粘土封堵，堵塞時盡可能搗實。

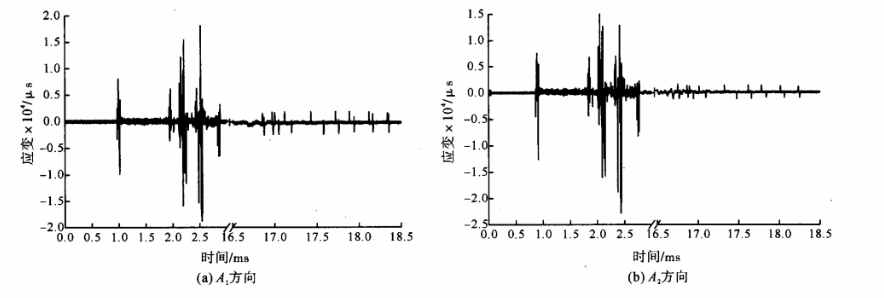

根據超動態應變測試系統的標定參數，將試驗記錄到原始波形信號轉換為測點處的應變信號。*一圈炮眼I段6號毫秒延期電雷音，*二圈炮眼裝Ⅱ段6號毫秒延期電雷管時，二圈炮眼爆破模型試驗測點A處實測應變波形信號如下圖。
二圈炮眼爆破模型微差起爆后，混凝土模型內測點電阻應變片先后捕捉到兩端不連續的波形信號，應變波形信號的段數和段間時差分別與電雷管的段別和起爆延遲時間相對應，且應變波形信號由壓縮相和拉伸相構成。
