JH系列應變測試儀器配套傳感器

我公司生產的JH系列應變測試儀器都可配套各類傳感器，實現測試功能的擴展，大大提高了儀器的實用性，方便性，功能性，并有效降低客戶測量成本。為此我公司根據廣大客戶的需求，研發生產并提供配套的各類傳感器，并根據應用場景和測試需求，對各類傳感器進行性能和適用性方面進行了大量的改進和提升。提高客戶的使用體驗。我公司測試儀器可配套應變式、電壓型、電流型多種傳感器，可對應變、應力、載荷、壓力、溫度、位移、速度、加速度、電阻、電壓、電流等常用物理量進行準確測量。我公司儀器軟硬件為配合各類傳感器的應用，有相關的功能設置和顯示。為了讓客戶更好的了解我公司儀器可以配套的傳感器，我們按傳感器輸出類型分為三大類：

1、電阻應變式傳感器：電阻應變式傳感器是基于測量物體受力變形所產生的電阻變化的一種傳感器。電阻應變片則是其常采用的傳感元件。它是一種能將機械構件上應變的變化轉換為電阻變化的傳感元件。電阻應變式傳感器按結構分為電阻應變片和電阻式應變傳感器。

A:應變片：

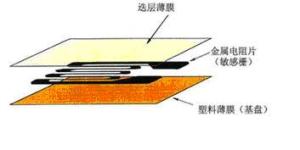

電阻應變片是用金屬箔作為敏感柵制成的用于測量微小應變的傳感元件，使用時將其牢固地粘貼在構件的測點上，構件受力后由于測點發生應變，敏感柵也隨之變形而使其電阻發生變化，再由專用應變儀器測得其電阻變化大小，并轉換為測點的應變和應力值。電阻應變片品種繁多，形式多樣，常用的是箔式電阻應變片。一般的應變片是在稱為基底的塑料薄膜（15-16μm）上貼上由薄金屬箔材制成的敏感柵（3-6μm），然后再覆蓋上一層薄膜做成迭層構造。如圖所示的2-3層結構。

 應變片按結構分為：單軸、雙軸、三軸、特殊形狀等；按使用環境分為：低溫（-30℃以下）、常溫（-30-60℃）、中溫（60-350℃）、高溫（大于350℃）、高壓、磁場、水下；按適合測量的材料分為：金屬、復合材料、混凝土、高彈性材料；按所測應力種類分為：載荷應力、殘余應力。按測量*限應變有2%的普通的，5%-20%的大應變的。應變片不但可以測量各種材料在各種環境下的靜態應變，而且應變片本身的追隨能力可以達到數百kHz，通過動態應變儀可以對振動和沖擊等工況下的構件動應力進行測量。例如行駛中的車輛，飛行中的飛機等各部位的交變動應力的測量。我公司可為用戶提供專業的技術咨詢，為客戶提供各種應變片及應變粘接劑，延長線，專用工具及輔材。我公司提供的應變片產品精度高、穩定性好、測量結果準確可靠。

B:電阻應變式傳感器

電阻應變式傳感器通常由彈性敏感原件和應變計兩部分構成。電阻應變式傳感器可以測量力、壓力、彎矩、扭矩、加速度、位移、濕度、溫度等物理量。

ü力傳感器比較常見，可以測量重量、拉/壓力、彎矩、扭矩等。

ü應變式壓力傳感器是壓力傳感器中應用較多的一種傳感器，一般用來測量較大的壓力，廣泛應用于測量管道內部壓力、內燃機燃?xì)獾膲毫Α翰詈蛧娚鋲毫Αl(fā)動機和導彈試驗中的脈動壓力，以及各領域中的流體壓力等。

ü應變式位移傳感器應用很廣，以其精度高，成本低優點大量應用于工程實踐中。

ü應變式加速度傳感器在一些特殊行業還有應用，但正在被壓電式傳感器取代。

應變式傳感器具有測量范圍精度高，性能穩定可靠，使用壽命長，頻率響應特性好。較強的抗壓強度。受溫度影響小等特性。

2、電壓型傳感器：

傳感器是能感受規定的被測量件并按照一定的規律(數學函數法則)轉換成可用信號的器件或裝置，通常由敏感元件和轉換元件組成。我公司可提供的傳感器有：

ü電阻式傳感器是將被測量，如位移、形變、力、加速度、濕度、溫度等這些物理量轉換式成電阻值這樣的一種器件。主要有電阻應變式、壓阻式、熱電阻、熱敏、氣敏、濕敏等電阻式傳感器件。

ü溫度傳感器的種類很多，經常使用的有熱電阻：PT100、PT1000、Cu50、Cu100；熱電偶：B、E、J、K、S等。溫度傳感器不但種類繁多，而且組合形式多樣，應根據不同的場所選用合適的產品。

ü霍爾傳感器是根據霍爾效應制作的一種磁場傳感器，廣泛地應用于工業自動化技術、檢測技術及信息處理等方面。

ü位移傳感器是一種屬于金屬感應的線性器件，傳感器的作用是把各種被測物理量轉換為電量它分為電感式位移傳感器，電容式位移傳感器，光電式位移傳感器，超聲波式位移傳感器，霍爾式位移傳感器。

ü壓力傳感器引是工業實踐中常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。

3、振動和沖擊傳感器：

振動和沖擊的測量主要使用加速度傳感器，加速度傳感器主要是壓電式加速度傳感器。其工作原理主要利于壓電敏感元件的壓電效應得到與振動或者壓力成正比的電荷量或者電壓量。目前工業現場典型采用IEPE型加速度傳感器，及內置IC電路壓電加速度傳感器，傳感器輸出與振動量正正比的電壓信號。加速度計按原理的不同可分為線加速度計和角加速度計兩種。加速度傳感器和陀螺儀通常稱為慣性傳感器，常用于各種設備或終端中實現姿態檢測，運動檢測等。我公司儀器提供配套的IEEP適配器，不需要繁瑣的計算標定，直接接入即可使用，精度高，穩定性好，價格優惠。

如果您想了解更多詳情，請撥打咨詢熱線，南京聚航科技有限公司歡迎您的咨詢！
