鋼忿管在焊接的時候會產生較大的殘余應力，而殘余應力會使鋼忿管產生裂紋影響其壽命。某工廠希望南京聚航能夠給出一套消除鋼忿管殘余應力的方案，經過雙方研究，決定采用JH振動時效設備消除鋼忿管應力。
鋼忿管材料選用Rm≥600N/mm2級容器用高強鋼WDB620，忿管板厚為50mm，月牙肋板厚為100mm。忿管的*大外形尺寸為4.6m（長）*5.2m（寬）*3.7m（高），忿管*大設計水頭421m（不含水錘水頭）。
振動時效設備選用JH-600A液晶交流振動時效設備。

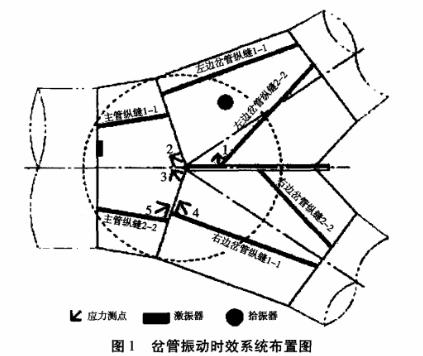

根據忿管實際情況，布置忿管振動時效處理時各組件位置。
振動時效工藝介紹
采用“單點多頻”方案，根據忿管結構及焊縫位置暫擬進行3次振動。
在忿管主管底部管壁處架設激振器并合理選擇拾振點。分別選擇3個振動頻率，進行3次時效處理。3次振動時效均采用振前掃描自動獲取時效工藝參數并記錄。3次時效分別進行15min、10min、12min的振動時效處理。
振動時效結果分析
從振動時效工藝處理記錄表分析可知：
1. *一次時效處理的振前、振后A-n曲線對比分析可以看出：
A位置：一階共振加速度峰值已從振前54.7m/s2升高到振后67.0m/s2 ；一階共振頻率由振前6885rpm左移至6834rpm。
2. *二次時效處理的振前、振后A-n曲線對比分析可以看出；
A位置：一階共振加速度峰值已從振前62.7m/s2 降低至振后61.2m/s2 ；一階共振頻率由振前6788rpm右移至6800rpm。
3. *三次時效處理的振前、振后A-n曲線對比分析可以看出；
A位置：一階共振加速度峰值已從振前61.9m/s2降低至振后60.1m/s2；一階共振頻率由振前6768rpm右移至6753rpm。
根據行業標準的規定：A-n曲線振后振峰發生了單項特征或者組合特征的變化，即可判定振動時效有效。據此可知振動時效設備消除鋼忿管應力是有效的。
以上就是振動時效設備消除鋼忿管的殘余應力案例，如果您還想咨詢振動時效設備的信息，可直接撥打南京聚航的熱線，我們歡迎您的選購！
